OTDR-i tester

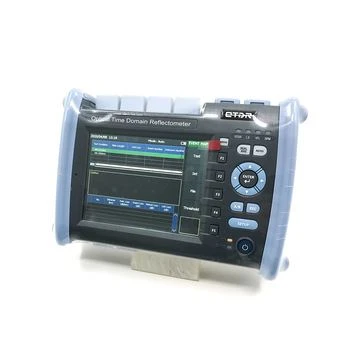

ST3200C seeriate OTDR
ST3200C seeria optilise ajadomeeni peegelmõõtur on uue põlvkonna kaasaskantav ja intelligentne mõõteseade kiudoptilise sidesüsteemi testimiseks. Võtta vastu 5,6-tolline värviline puuteekraan, nupp / puutetundlik kahekordne töö; Kaheksa peamise funktsionaalse mooduli sisemine integreerimine, multifunktsionaalne integreerimine, mis aitab klientidel kohapealseid katseid ja hooldust tõhusalt lahendada; Kõrgeim 45 dB dünaamiline ulatus võib tungida läbi optilise jaoturi, tõhus PON-võrgu testimine; Arukas energiasäästuhaldus, 20 tundi pikkune ooterežiim, katsemõõtmete tõhus kaitse pidevalt.
Rakendused: Seda kasutatakse peamiselt igasuguste optiliste kiudude ja kaablite pikkuse, kadu ja ühenduskvaliteedi mõõtmiseks ning seda saab laialdaselt kasutada insenertehnikas, liinide hooldamisel ja katsetamisel, hädaolukorra parandamisel ning optiliste kiudude arendamisel ja tootmisel. kaablid.
Mida saab ST3200C teha?
1. OTDR
2. Stabiilne laserallikas
3. Visuaalse punase tule rikke asukoht (VFL)
4. Optiline võimsusmõõtur (OPM)
5. Arukas optiliste linkide kaardistaja [iOLM]
6. Optilise kiu otsa näotuvastus
7. Optica Uossi test
8. Rikke asukoht
Tehnilised kirjeldused
OTDR | |||||||||
ST3200C-A | ST3200C-B -B | ST3200C-C -C | ST3200C-D | ST3200C-E | ST3200C -F | ST3200C -G | ST3200C -H | ST3200C-I | |
Tüüp | SM | MM | SM / MM | ||||||
Lainepikkus | 1310nm / 1550nm | 1310nm / 1490nm / 1550nm | 1310nm / 1550nm / 1625nm | 1310nm / 1490nm / 1550nm / 1625nm | 850 nm / 1300nm | 850nm / 1300nm / 1310nm / 1550nm | |||
Maks Dünaamiline ulatus | 35 / 33dB | 38 / 36dB | 42 / 40dB | 45 / 43dB | 37/35 / 35dB | 37/35 / 35dB | 37/35/35 / 35dB | 28 / 26dB | 28/26/35 / 33dB |
Sündmuse pimeala | 1m | 0.8m | 0.8m | 0.8m | 0.8m | 0.8m | 0.8m | lm | lm |
ATT pimeala | 6m | 6m | 6m | 6m | 6m | 6m | 6m | 6m | 6m |
Testivahemik | 500m / 1 km / 2km / 4km / 8km / 16km / 32km / 64km / 12 8km / 256km | ||||||||
Impulsi laius | 3ns / 5ns / 10ns / 30ns / 50ns / 80ns / 160ns / 320ns / 500ns / 800ns / 1000ns / 3000ns / 5000ns / 8000ns / 10000ns / 20000ns | ||||||||
Vahemikus täpsus | ± (0,75 m {{2}} Proovi intervall +0,005 % x Katsedistants) | ||||||||
Kaotuse täpsus | ± 0,05 dB / dB | ||||||||
Proovipunktid | 16k〜256k | ||||||||
Proovi eraldusvõime | 0.05m~16m | ||||||||
Peegeldamise täpsus | ± 3dB | ||||||||
Failiformaat | SORi standardne failivorming | ||||||||
Kahjude analüüs | 4-punkti meetod / 5-punkti meetod | ||||||||
Laseri ohutustase | II klass | ||||||||
Teised | |
Kuva | 5,6 tolline värviline LCD-puutetundlik ekraan + |
Toiteallikas | AC / DC adapter ： sisend ： 100V〜240V, 50 / 60Hz, 0.6A väljund ： 12V-19V, 1.5A Li-aku ： 7,4 V, 5200 mAh |
Töötemperatuur | -10°C 〜+50°C |
Säilitustemperatuur | -40°C 〜+70°C |
Suhteline niiskus | 0 〜95%, mittekondenseeruv |
Kaal | ≤1,2 kg |
Suurus | 227mmx 160mmx70min |
Host ： PON OTDR / OPM / VFL / LS / sündmuste kaart / kiudude lõpu tuvastamine (täiendav ostuandur) / optilise kadu test | |
Värskendamise määr | 3Hz (tüüp.) |
Andmekogu | Sisemälu ： 100M (GG lt; 3000 kõverat) ； Väline mälumaht ： 4G bit |
Pistik | FC / UPC (vahetatav SC 、 ST) |
Andmeliides | USB, Mini-USB, 10M / 100M Etherneti port |
OPM | |
Lainepikkuse vahemik | 800 nm ~ 1700 nm |
Pistik | Kardaan FC / SC / ST |
Testi ulatus | -50dBm〜+26dBm |
Ebakindlus | ±5% |
Kalibreerimise lainepikkus | 850nm / 980nm / 1300nm / 1310nm / 1490mn / 1550nm / 1625mn / 1650nm |
LS | |
Laseri tüüp | FP-LD |
Lainepikkus | Kooskõlas OTDR-i väljundi lainepikkusega |
Väljundvõimsus | GG gt; -5dBm |
Stabiilsus | CW, ± 0,5 dB / 15 min (test pärast 15-minutist eelsoojendust) |
Pistik | FC / UPC (vahetatav SC 、 ST) |
VFL | |
Lainepikkus | 650 nm ± 20 nm |
Väljundvõimsus | GG gt; 2mW |
Režiim | CW / lHz / 2Hz |
Pistik | FC / UPC (vahetatav SC> ST) |
Optilise kaotuse testi indeks viitab ülaltoodud LS ja OPM indeksile. | |
Konfiguratsiooniloend
EI. | Nimi | Kogus | Märkused |
1 | Peremees | 1 | Kaasas aku |
2 | AC / DC adapter | 1 | |
3 | U ketas (sh analüüsitarkvara / kasutusjuhend | 1 | |
4 | Puudutage pliiatsit | 1 | |
5 | Andmerida | 1 | |
6 | OTDR SC-adapter | 1 | |
7 | OPM SC-adapter | 1 | |
8 | Kiire kasutusjuhend | 1 | |
9 | Kasutusjuhend | 1 | |
10 | Kalibreerimissertifikaat | 1 | |
11 | Sertifikaat / garantiikaart | 1 | |
12 | Puhas puuvillane tükk | 10 | |
13 | Nahast nupp | 1 | |
14 | Spetsiaalne seljakott | 1 |
